消防中心M20AL彩色液晶监视器维修

深圳创维SKyworth M20AL彩色液晶监视器维修

维修背景：

2016年7月1日，我司接广州某物业消防中心2台深圳创维SKyworth M20AL彩色液晶监视器，称此前在天河区岗顶某液晶显示器维修中心修过但未好，根据百度搜索找到我司，希望能够解决问题（该产品已停产多年，如果代换固定支架位置不符，且规格不同）。

故障现象：
1、送第一家维修前，客户自称亮黄灯，但绿灯不亮、不显示
2、第一家因故未修好，原本黄灯亮也“熄火”，病情加重。
3、当着客户面拆机检查，发现电源板烧坏严重，且电子元件不全，说明被前维修单位故意拆除
同时，驱动显示板程序芯片被调换、原程序不复存在
维修思路：

通过机器检查，基本确定第一家维修单位在无法修复本机情况下，不排除恶意拆走关键零件、驱动板程序芯片。其动机：我们修不好，也让别人无法修复，认为制造故障障碍，给日后维修带来极大的麻烦。

首先我们先对电源板修复，但是该电源板关键零件被拆除、在没有原参照物、无原理图情况下，我们只能破釜沉舟。功夫不负有心人，2016年7月4日14:30分，我工程师根据原电路板设计思路、根据多年维修工控电源经验，经过1小时摸索，最终找到遗失拆走的3个电子元件、更换软故障零件2个、硬件故障元件3个，最终在下午17:30分成功修复电源板（如下图）

    5800-PLCD20-22R

修复了电源板，插上VGA接头，通电测试观察，DC12V散热风扇启动、黄色指示灯亮、但是随着输入模式切换，但液晶屏幕的绿色指示灯未亮，说明外面的VGA输入信号传送不进来，印证我们分析的驱动板存在故障。一路循迹检查，发现5V稳压管击穿、驱动板主控程序芯片程序不对，主控程序芯片复位端电压反复摆动，充分说明不仅驱动板电路存在：

1、单片机供电异常
2、单片机复位电路异常
3、单片机芯片及程序异常

维修结果：

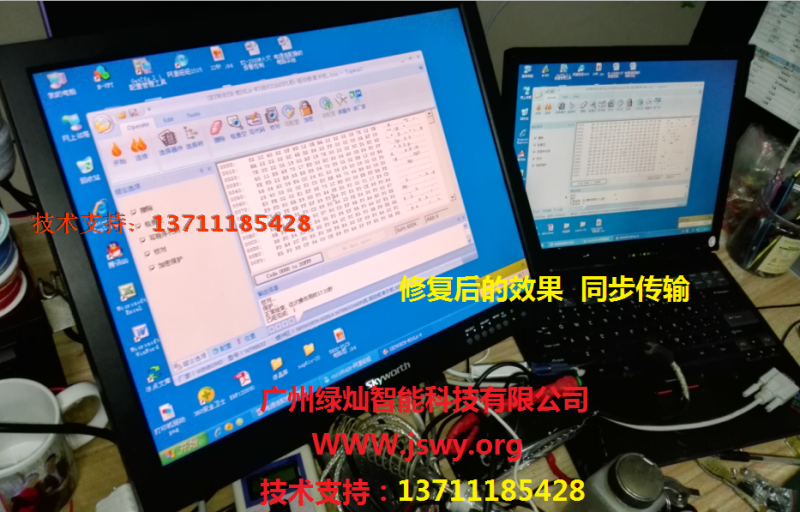

修复供电、复位电路、更换驱动板主控程序芯片后，价值几千元的工业彩色液晶监视器，久违的靓丽显示图片情景再现！
